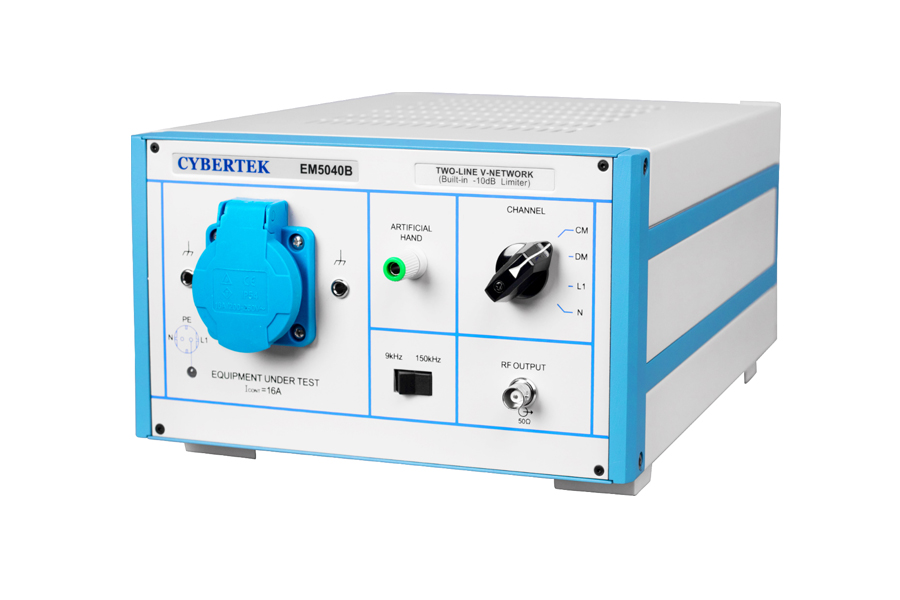

EM5040E/5040A/5040B人工电源网络是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。该产品能在9kHz—30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2:2006标准要求，适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量。
EM5040B在EM5040A的基础上增加了测量共模和差模干扰的功能, 为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。
电气规格
EM5040B | |
频率范围 | 9kHz～30MHz |
电路形式 | （50uH+5Ω）||50Ω V型 |
测量线路相数 | 单相两线L/N1 |
交流电压/频率范围 | 0～264VAC / 50～60Hz ±5% |
直流电压范围 | 0～375V DC |
电源输出口 | 德标电源插座 |
输出电流 | 额定16A |
保护接地方式 | 侧面金属面板接地 后面板4mm蝶形螺栓接地 |
输出端接口 | 标准50Ω BNC female， |
模拟手功能 | 有 |
输出信号 滤波器 | 高通滤波器9kHz/150kHz可选 |
输出信号 限幅器 | 衰减系数-10dB 限制阀值130dBuV |
输出信号 共模和差模分离 | 增加CM/DM 2个输出口 |
工作温度范围 | 0℃～45℃ |
存储温度 | -20℃～70℃ |
安全标准 | 符合EN61010-1 |
尺寸 | 338mm（长）×237mm(宽)×133mm（高） |
重量 | 5.25kg |
