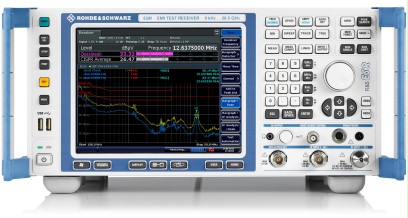

R&S®ESR EMI 测试接收机

R&S®ESR 是一款频率范围介于 10 Hz 至 26.5 GHz 的 EMI 测试接收机，并且符合 CISPR 16-1-1 标准。该接收机可以通过传统步进式频率扫描或基于 FFT 的超快速时域扫描测量电磁干扰。

在线咨询

产品介绍

主要特点

EMI 测试接收机与信号/频谱分析仪集于一体
符合 CISPR 16-1-1、ANSI C63.2、MIL‑STD‑461 和 FCC 标准
使用集成式 20 dB 前置放大器进行预选
分辨率带宽符合 CISPR 标准，且可选择按十进位从 10 Hz 递增至 1 MHz
（MIL STD-461、DO-160）
超快速时域扫描（选件）或传统步进式频率扫描
进行频跨高达 40 MHz 的实时频谱分析，以便详细调查干扰（选件）
高分辨率时域显示 (50 μs)
自动测试程序
中频分析（选件）
符合标准的干扰测量

认证测量
在频谱分析仪模式下执行符合标准的 EMI 测量

通过基于 FFT 的时域扫描实现超快速测量（选件）

借助基于硬件的 FFT 计算，测量速度极快
通过同步准峰值以及平均值加权实时测量传导干扰电平

进行实时频谱分析，以便详细调查干扰（选件）

利用瀑布图无缝显示时域内频谱
余辉模式（频谱直方图）用于清晰识别脉冲和连续干扰
频率模板触发，以便准确可靠地检测偶发性频谱事件

强大的频域内和时域内测量及分析功能

自动测试序列，涵盖预览测量、数据简化以及最终测量
可显示干扰信号周围频谱的中频分析功能（选件）
时域显示 – 集成式示波器功能
同步显示最多六个迹线以及四个条形图
预设天线因子（转换因子）以及用户创建的转换因子集
符合商用标准的 EMI 限值线库，具有快捷编辑器
使用 R&S®EMC32 测量软件和 R&S®ES-SCAN EMI 软件的远程控制测量和自动化 EMI 测试程序
适合一般实验室应用的广泛分析功能
用于标量网络分析的跟踪源（选件）

操作方便，结果显示直观

基于触摸屏的用户界面，带有撤消/重做功能
一目了然的扫描设置表格
集成式联机帮助
将结果及仪器设置保存到内部或外部媒介
可移动硬盘驱动器 (HDD)，用于保护测试数据的机密性
通过 GPIB 或 LAN 远程控制
LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
固件更新 – 始终与最新技术发展保持同步

紧凑坚固 – 同样适合移动应用

直流电源，适合现场应用，可选择使用外部电池盒以及加固外壳
耐高振以及冲击负荷的固态驱动器 (SSD)
紧凑设计

规格

频率
频率范围	R&S®ESR3	9 kHz 至 3.6 GHz
	R&S®ESR3，带 R&S®ESR-B29 选件	10 Hz 至 3.6 GHz
	R&S®ESR7	9 kHz 至 7 GHz
	R&S®ESR7，带 R&S®ESR-B29 选件	10 Hz 至 7 GHz
	R&S®ESR26	9 kHz 至 26.5 GHz
	R&S®ESR26，带 R&S®ESR-B29 选件	10 Hz 至 26.5 GHz
电平
最大射频电平（连续波）	射频衰减 ≥ 10 dB；射频前置放大器关闭射频衰减 ≥ 10 dB；射频前置放大器开启	30 dBm (= 1 W) 23 dBm (= 0.2 W)
最大脉冲电压	射频衰减 ≥ 10 dB 输入 1 输入 2	150 V 450 V
最大脉冲能量	射频衰减 ≥ 10 dB；10 μs 输入 1 输入 2	1 mWs 20 mWs
1 dB 压缩	射频衰减 0 dB；射频前置放大器和预选器关闭	+3 dBm，标称值
中频和分辨率带宽
	分析仪模式（频跨 ≥ 10 Hz）和接收机模式	10 Hz 至 10 MHz (–3 dB)，按 1/2/3/5/10 步进
	分析仪和接收机模式	200 Hz、9 kHz、120 kHz (–6 dB)、 1 MHz（脉冲带宽）
	带 R&S®ESR-B29 选件（在分析仪和接收机模式下）	增加 10 Hz 至 100 kHz (–6 dB)，按十进位步进
预选	在分析仪模式下可关闭	16 个固定滤波器
前置放大器	可开启/关闭	1 kHz 至 26.5 GHz
测量时间	分析仪模式（扫描时间）	频跨 = 0 Hz：1 μs 至 16 000 s 频跨 ≥ 10 Hz（扫描）：1 ms 至 16 000 s 频跨 ≥ 10 Hz (FFT)：7 μs 至 16 000 s
	接收机模式（步进式频率扫描）接收机模式（时域扫描）	50 μs 至 100 s（根据频率） 50 μs 至 100 s（根据频率子范围）
频率步长	接收机模式（步进式频率扫描）接收机模式（时域扫描）	最低 1 Hz 0.25 × 中频带宽
检波器	接收机模式	最大峰值、最小峰值、准峰值、RMS、平均值、带仪表时间常数的平均值 (CISPR-AV)、RMS 平均值 (CISPR-RMS)
显示平均噪声电平 (DANL)	接收机模式，标称值，平均值检波器 (AV)，射频衰减 0 dB，端接 50 Ω
	前置放大器关闭
	30 MHz < f < 1 GHz,，带宽 120 kHz	< 8 dBμV
	1 GHz < f < 3.6 GHz，带宽 1 MHz	< 20 dBμV
	3.6 GHz < f < 26.5 GHz，带宽 1 MHz	< 26 dBμV
	前置放大器开启
	30 MHz < f < 1 GHz,，带宽 120 kHz	< –3 dBμV
	1 GHz < f < 3.6 GHz，带宽 1 MHz	< 9 dBμV
	3.6 GHz < f < 26.5 GHz，带宽 1 MHz	< 13 dBμV
扫描（迹线）点的数量
	分析仪模式（标准）	101 至 32 001
	分析仪模式 (EMI)	101 至 200 001
	接收机模式	最大 4 000 000
	实时分析仪（选件）	801
总体测量不确定性	连续波信号，电平低于参考电平 0 dB 至 –70 dB，信噪比 > 20 dB，自动扫描时间，射频衰减 10 dB、20 dB、30 dB、40 dB，预选器开启，频跨/分辨率带宽 95% 置信水平， +20°C 至 +30°C
	9 kHz ≤ f < 3.6 GHz	0.47 dB
	3.6 GHz ≤ f ≤ 7 GHz	0.59 dB
	7 GHz ≤ f ≤ 13.6 GHz	1.01 dB
	13.6 GHz ≤ f ≤ 26.5 GHz	1.34 dB
