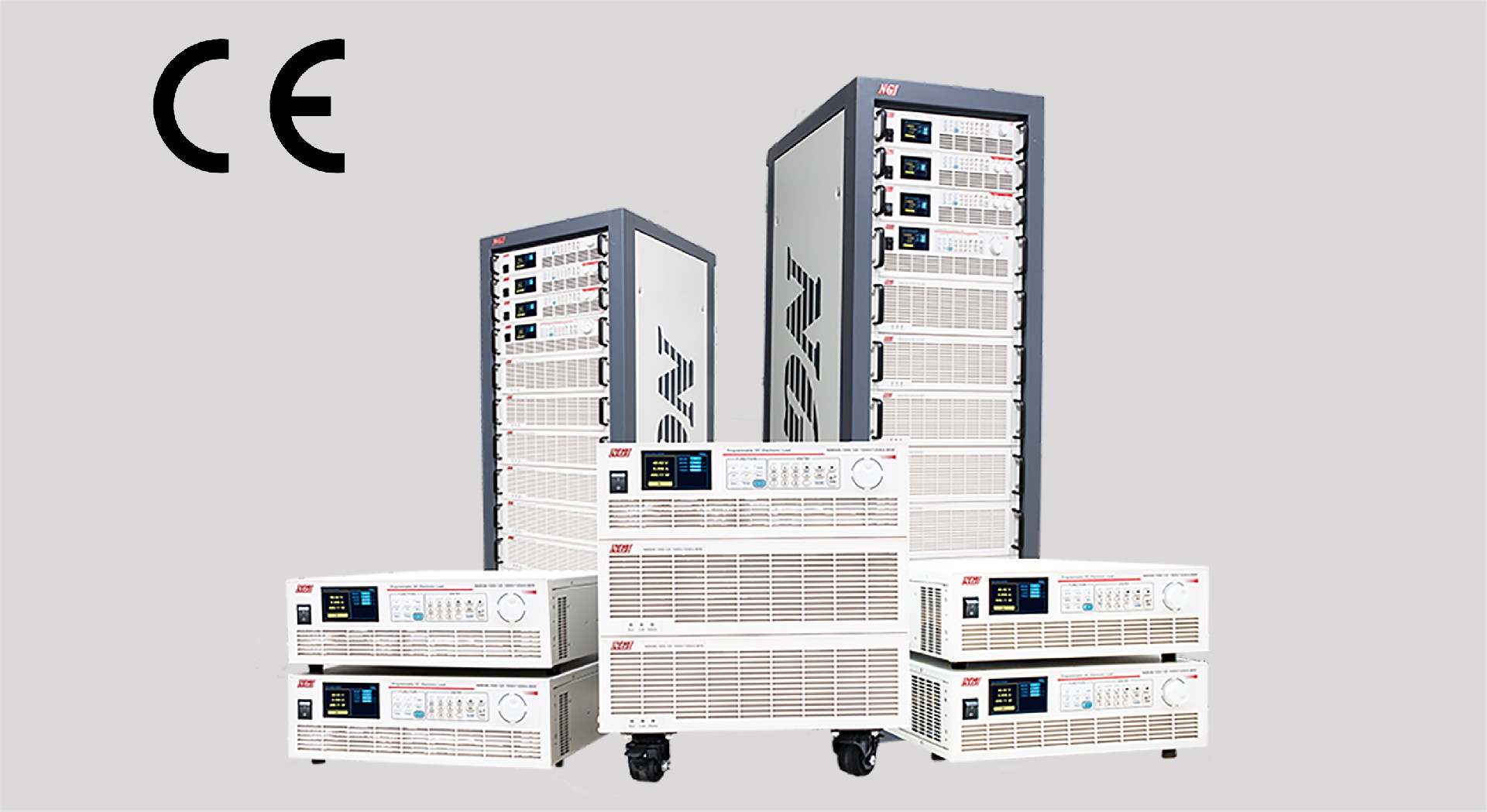

N6900系列分布式大功率直流电子负载

N6900分布式大功率直流电子负载为NGI公司基于多年电源、蓄电池、发电机、超级电容等相关测试应用经验而开发一款高可靠性、高精度、高性价比全功能直流电子负载产品。针对高压、大功率直流电子负载产品结构复杂、使用环境恶劣、可靠性要求高、维护不便等特点，NGI公司在引进国际先进技术的基础上针对性地进行了多项优化设计。N6900全系列负载在可靠性、可维护性、可扩展性、安全性等方面全面领先同类产品并持续发展。

产品特点

       ■  功率范围覆盖1-500kW，满足各行业需求

       ■  电压范围120V、600V、1000V、1200V四种规格，其它等级可定做

       ■  保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机

       ■  可通过增加功率模块灵活扩展功率

       ■  分布式设计，功率模块更换灵活、维修极为方便

       ■  高功率密度，节省宝贵空间

       ■  恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式

       ■  带载、卸载电压可编程，测试测量减少意外

       ■  纯硬件恒电阻、恒功率设计，响应速度快，稳定可靠

       ■  模拟短路功能
       ■  瞬间过功率加载能力

       ■  强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试

       ■  内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资（选配）

       ■  方便实用的OCP测试

       ■  高达20KHz动态测试性能，上升下降斜率可分别设置

       ■  大尺寸彩色液晶屏，信息显示更全面

       ■  智能风扇控制，低噪音，更环保

       ■  强大的自动测试功能，复杂测试任务一键搞定

       ■  模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测

       ■  多种通讯控制接口，LAN、RS232、GPIB（选配）

       ■  3U标准19英寸模块，方便机架应用

功能与优势

高可靠性设计

(1) N6900系列负载设有全方位MOS保护电路，无论MOS如何损坏，皆不会导致正极与负极或正极与控制电路短路。部分MOS损坏并不会加速其它MOS损坏，可持续使用。
(2) 分布式设计，可直接更换或增加功率模块，维修简单方便，易于功率扩展。
(3) 设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。
(4) 采用全屏蔽技术，对恶劣测试环境具有广泛适应性，有效提高了负载抗干扰能力。

特色功能

短路功能
N6900系列大功率负载提供两种短路模式：手动和锁定。
手动模式：短路键按下时负载短路，松开时停止短路。手动模式适合调试或研发应用，避免因误操作导致测量事故；
锁定模式：按短路键，负载将持续短路，再次按键后撤销短路。锁定模式适合稳定性或长时间短路测试。

瞬态功能

       瞬态功能指电子负载在同一功能下不同值之间切换。N6900系列大功率负载瞬态测试功能提供连续、翻转和脉冲三种模式，瞬态频率最高可达20kHz，且可设置切换率。此功能常用来测试电源瞬态特性、电池保护板保护特性、电池脉冲充电等。

瞬间过功率加载能力

       N6900系列大功率负载具有短时间过功率加载能力。在瞬时大功率应用中，用户无需按照最高点功率值选型。如直流马达启动模拟，启动瞬间功率通常为额定功率n倍，也可测试某些电源瞬时过载特性，以及动力电池瞬间大功率放电等。

CV环路反馈速度可调

      不同电源应用领域要求不同电压响应速度。当负载与电源响应速度不匹配时会引起参数波动降低测量精度，甚至导致数值震荡测试失败。N6900系列负载可通过界面菜单或上位机软件设置快、中、慢三种电压响应速度，能够匹配各种特性电源。通过灵活设置在提高测试效率同时降低设备、时间、费用等各项成本。

自动测试功能

      自动测试功能用于模拟真实带载波形，并提供高效的规格检查流程，可显著提高测试效率。该功能需要调用序列文件进行测试，用户最多可以编辑 100 个序列测试文件，每个测试文件可支持 50 个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。

过流保护测试功能

       提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别 OCP 保护是否正常。此测试检查过载情况下的被测设备输出响应。
       OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于终止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试。如被测物电压高于终止电压，负载增加拉载电流，直到电压低于终止电压或达到最大拉载电流。

远端采样，提升测量精度

      远端采样又名为四线法采样。负载工作时，输入电流会在连接导线和端口与导线的接触电阻上产生一定压降，这将影响负载的电压测量准确度。当负载工作在CV、CR 和CP 功能且需要精确测量时，建议使用远端采样方式。远端采样时，端子S+和S-直接连接到被测设备的输出端，消除了连接导线上的压降，从而得到较高的测量准确度。

丰富的外部端子

外部编程

      N6900可通过外部模拟量的输入来控制带载电压和电流。外部编程接口输入0-10V对应于负载0-满量程输出。符合工业控制需求，可实现复杂的输出控制。

电流监控

     电流监控输出端子以0-10V模拟量输出对应0-满量程电流。可外接一个电压表或示波器来监测电流的变化。

等效直流内阻测试功能（选配）

       等效直流内阻（ESR）是衡量电池（超级电容）性能的一个重要技术指标。N6900系列负载提供专业的ESR测量功能，具有测量结果准确和重复测量结果稳定的优点。

       ESR测量功能以恒电流模式对被测物进行拉载，在电流改变的瞬间，利用N6900专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。

充放电测试

       N6900系列电子负载面板操作配置了电池测试模式，可以方便的在面板设置电池 放电的截条件，简单按键操作就可以满足自动化电池充放电测试。例如：当电池电压低于用户设置的起始电压时，内部计数器开始计数，直到电池电压降至用户设定的终止电压，计数器停止计数。
