N92000系列多通道可编程恒流源

N92000是专为LED矩阵、大规模LED应用场景而开发设计的多通道可编程恒流源。N92000采用模块化设计架构，单机528通道，输出模式具有恒电流模式和恒流瞬态模式，脉冲频率范围1Hz-20kHz，占空比可设范围3%~97%，配置耐高温转接线束及端口，方便LED批量高温老化测试应用。N92000有LAN和RS485两种通讯接口，上位机软件界面简洁易操作，同时支持多种架构的二次开发，方便用于系统集成。

产品特点

      ■  采用模块化架构，维护方便

      ■  超高集成度，单台机器528通道

      ■  电流量程：0mA-150mA

      ■  恒流电流精度：0.1%±0.3mA

      ■  电流分辨率：0.1mA

      ■  脉冲电流精度：0.5%±1mA
      ■  电流脉冲范围：1Hz-20kHz
      ■  电流占空比范围：3%-97%
      ■  标准机箱，单机19英寸4U /19英寸8U

      ■  以太网通讯，响应速度快

      ■  OFF模式下，输出电流为0A

      ■  ON-OFF时间间隔：0.1-999999.9s

      ■  8英寸高清触摸大屏，信息丰富，操作简单

      ■  全方位保护，保证仪器与被测试产品安全

      ■  丰富的编程实例使二次开发更加便捷

      ■  智能风扇，低噪音运行

功能与优势

工作模式

       市面上LED驱动电路分为恒流驱动型和恒流脉冲驱动型，恒流驱动电路相较恒压驱动更加符合LED的特性而被大量使用，近年来开始大力发展恒流脉冲驱动型LED电源。当LED采用脉冲电流驱动时，有两个重要的指标需要考虑：其一是安全最大峰值电流与占空比的关系；其二是在不同脉冲电流大小驱动条件下，LED的长期光效能。

        N92000采用恒电流和恒流瞬态两种工作模式，这两种方式为最常见的LED供电模式，为LED研发、生产、测试提供最接近实际的测试电源。

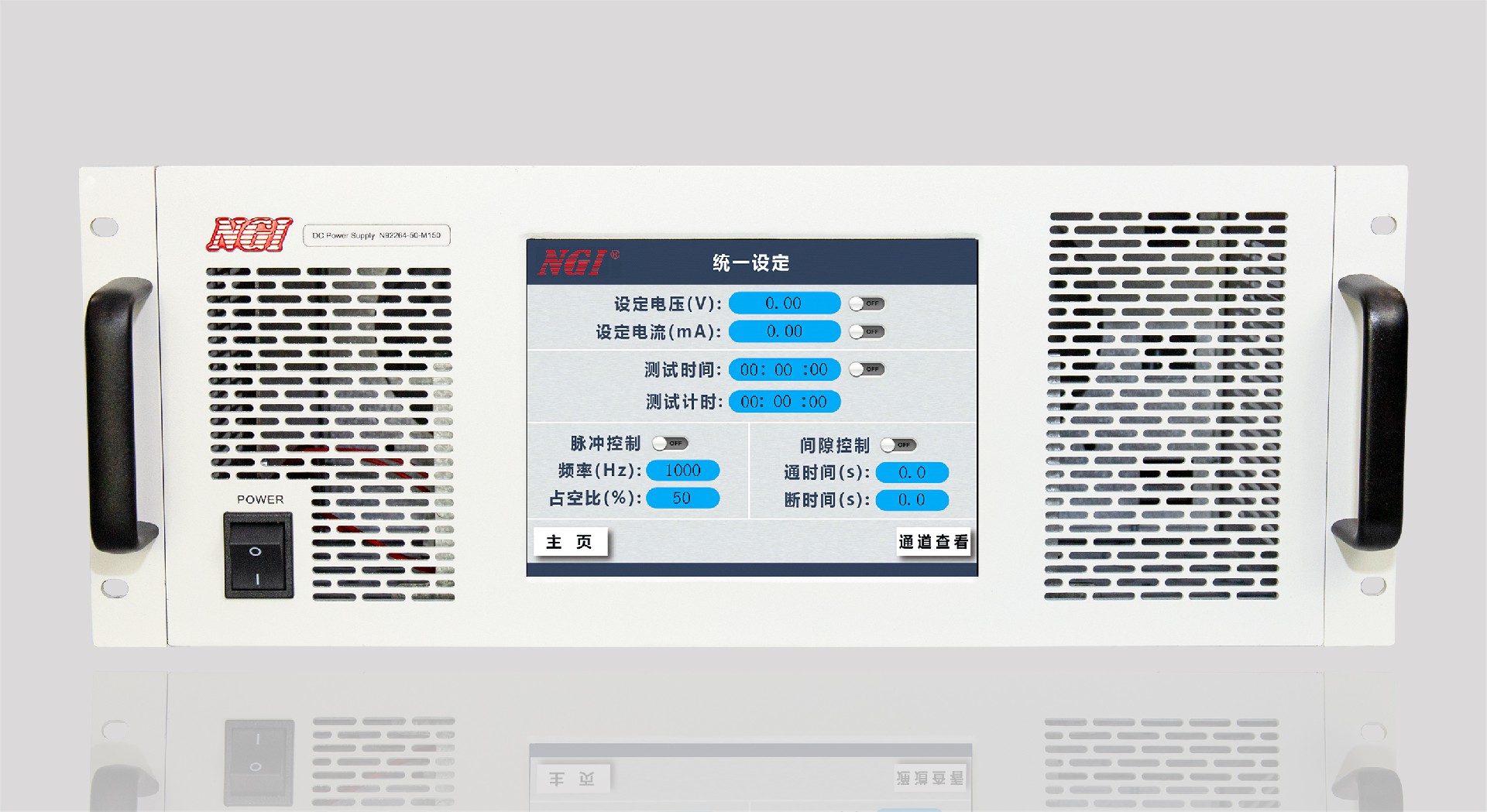

大尺寸高清触摸屏

       N92000采用8寸高清触控彩色显示屏，标配统一设定、电压设定、电流设定、通道查看、阶梯模式、间歇模式、记忆加载、系统配置模块，所有参数可直接在触控屏上设置，所有通道ON/OFF在触控屏上完成。

模块化设计，扩展、维修简单
       N92000采用模块化设计，单机12/24个输出接口，每个接口包含22个通道采用共阳极输出，接口与接口之间隔离，通过定制接线接头适应不同测试接口类型可大幅提高仪器使用效率，极大减少传统测试设备接线带来的繁琐工作。

信号质量稳定，输出精度高
      恒电流和恒流瞬态两种工作模式。产品采用高精密电路设计，电流输出精度高，一致性好，产品长时间运行稳定可靠。恒流瞬态模式下占空比可设定范围3%-97%、脉冲频率范围1Hz-20kHz，基本覆盖市面上所有LED类型的脉冲电流范围。

直观的回显界面，老化测试过程更直观

     N92000有着直观的回显界面，在本地高清显示屏回显和上位机监视界面监控，让老化测试过程更清楚直观。

     N92000可通过上位机集中控制，单通道可独立编程输出。上位机采用类office开发风格，操作界面友好，能实时监视各个通道电压电流值。脉冲输出设置通过“波形控制”界面，通道参数进行自定义设置，如电流幅值，周期，占空比等参数设置。用户可以直接右键某个通道，对这个通道进行各种操作，如恒流启动、脉冲启动、保护参数设置、停止等。

应用---LED大规模老化测试

       N92000支持多台级联使用，通过N92000的网口和网线连接设备后，所有通道可以统一在上位机软件中进行操作。界面显示每个通道的数据回显，可通过选择多个通道同时设置启动和停止，通道之间的参数设置互不影响。

       N92000可广泛应用在LED大规模老化的应用场合，N92000开放的编程接口支持用户进行二次开发，可将仪器整合进用户的自动测试系统。用户可按组进行独立控制，同时老化不同规格产品。

应用领域

                LED大规模老化测试

产品尺寸
