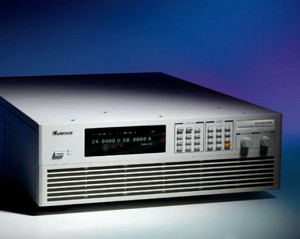

62150H-600S/1000S 可程控直流电源

Model 62150H-600S/1000S 可程控直流电源 (具有太阳能电池阵列仿真功能)

型号62150H-600S&1000S提供最高可仿真太阳能电池阵列的开路电压(Voc)达1000V及短路电流(Isc)达25A于3U高电源模块，且具有响应快速之设计以模拟太阳能电池的输出I-V曲线，此可应用于光伏逆变器的最大功率追踪(MPPT)效能测试。

此62150H-600S/1000S具有高速100kHz的数字化数据撷取连续量测线路及数字滤波机制，及高速25kHz的D/A控制，此可精准地仿真I-V曲线，并且可响应光伏逆变器的拉载市电涟波效应于I-V曲线仿真时，单机内建一太阳能电池数学模型，使用者可简单地于单机前面板设定太阳能电池I-V特性(Voc/Isc/Vmp/Imp)后输出一仿真太阳能电池阵列I-V曲线予光伏逆变器测试其静态MPPT效能。

另外实际太阳能电池(Solar Array)阵列会因天候如照度、温度、云遮或下雨而影响输出I-V曲线，此62150H-600S/1000S单机可让使用者储存100条I-V曲线，且可设定每条曲线欲执行输出时间，此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。

62150H-600S/1000S具备16bit高分辨率的数字控制及精准的电压及电流量测机制，并搭配图形化操作软件(Softpanel)，此可实时地测试及显示光伏逆变器的最大功率追踪状况，且测试MPPT EFF%读值，另外使用者可选择欲储存的量测读值于软件上。

大功率太阳能电池阵列仿真需求于商业用光伏逆变器测试时，使用者可简单地并联方式连接二台或多台电源模块以达到150kW。62000H系列电源供应器具有主/从并联控制模式达10台150kW输出，使并联操作模式快速又简易，在此模式中，使用者只需透过前面板或远程数字控制主(Master unit)单机，系统会自动将设定数值下载数据到从属(Slave unit)单机，具有高速同步讯号控制处理，且系统具有自动均流控制功能。

62000H系列直流电源供应器操作非常简单，从前面板按键或远程控制器经由标准的USB/RS232/RS485/APG控制接口与选购的GPIB& Ethernet控制接口。其具有3U精巧尺寸，可轻易安装在标准机柜上。

太阳能电池阵列仿真I-V曲线电源

型号62150H-600S/1000S具有响应快、可控制、重复性、高稳定性及精准性的仿真I-V曲线直流电源，于单机内建一SAS模型可简单且方便设定Voc、Isc、Vmp及Imp等参数后产生一I-V曲线输出，另外具有I-V Program功能可储存100条不同照度及温度下的I-V曲线于内存内，并且可以设定每一条I-V曲线执行时间(1-15,000S)，此外也提供一Table模式允许使用者透过数字接口存入128点的V&I 阵列功能，可让使用者编辑任何屏蔽的I-V曲线，以上非常适合验证光伏逆变器(PV Inverter)如下性能:

• 设计&验证光伏逆变器的最大功率追踪线路及演算机制

• 验证逆变器可允许的操作输入电压上&下限

• 验证逆变器的最大功率点可允许的操作输入电压上&下限

• 验证逆变器的静态最大功率追踪效率

• 量测及验证逆变器的Overall E_% & Conversion E_% (*需搭配额外功率分析仪做量测)

• 验证逆变器于动态曲线变化的最大功率追踪效能 (内建EN50530, Sandia, CGC/GF004法规测试)

• 验证逆变器于早晨至黄昏变化下的最大功率追踪效能

• 验证逆变器的最大功率追踪机制于太阳能电池被云或树屏蔽下的I-V曲线

• 仿真实际环境温度下的I-V曲线搭配烧机房做老化测试
