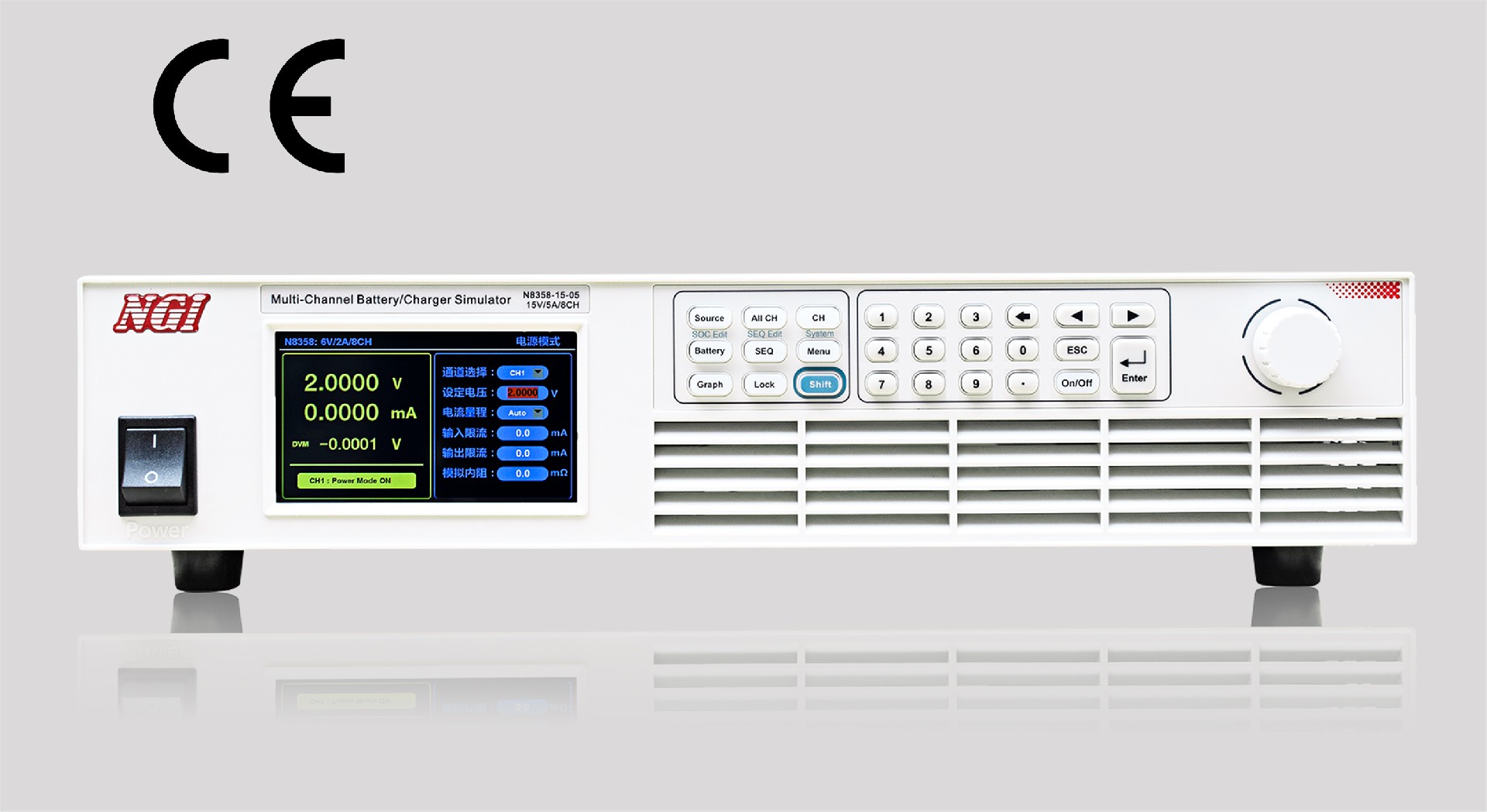

N8358为一款小功率、高精度、多通道的可编程电池模拟器。采用双象限设计,电流可充可放,不仅可满足BMS测试需求,支持多种故障模拟,还可满足消费类电子产品ATE测试。N8358单台8个通道,可满足四工位测试需求,通过编程软件可分别设定各通道电压、限流值。N8358编程软件灵活易用、操作简洁,能满足多通道、多参数、复杂测试环境下对电池模拟器的需求。N8358通道间相互隔离,方便多通道串联使用。N8358软件具有多通道批量操作功能,各通道亦可分别显示数据及曲线图表,并提供数据分析与报表功能。
型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 象限 | |
---|---|---|---|---|---|---|---|---|---|
N8358-06-01 | 8 | 6V | 1A | 6W | 电压1mV+2d / 电流1μA+2d | 0.1mV / 0.1μA | LAN/RS232 | 双象限 | |
N8358-06-02 | 8 | 6V | 2A | 12W | 电压1mV+2d / 电流1μA+2d | 0.1mV / 0.1μA | LAN/RS232 | 双象限 | |
N8358-06-03 | 8 | 6V | 3A | 18W | 电压1mV+2d / 电流1μA+2d | 0.1mV / 0.1μA | LAN/RS232 | 双象限 | |
N8358-05-05 | 8 | 5V | 5A | 25W | 电压1mV+2d / 电流1μA+2d | 0.1mV / 0.1μA | LAN/RS232 | 双象限 | |
N8358-15-01 | 8 | 15V | 1A | 15W | 电压3mV+2d / 电流1μA+2d | 0.1mV / 0.1μA | LAN/RS232 | 双象限 |
■ 通道间隔离,可多通道串联使用
■ 支持主动均衡/被动均衡测试
■ 多量程电流测量、待机电流测量、内阻模拟N8358采用双向设计,每通道均可独立控制电流输入输出方向,用户可自定义电池充放电模型并通过专用上位机进行实时控制,完全满足BMS主动均衡测试要求。
N8358基本精度高,电流精度高达1μA。通过N8358给被测产品供电,可直观测试出被测产品在待机状态下静态功耗,筛选出不合格的产品,确保产品出厂后待机工作时间在标称范围之内。

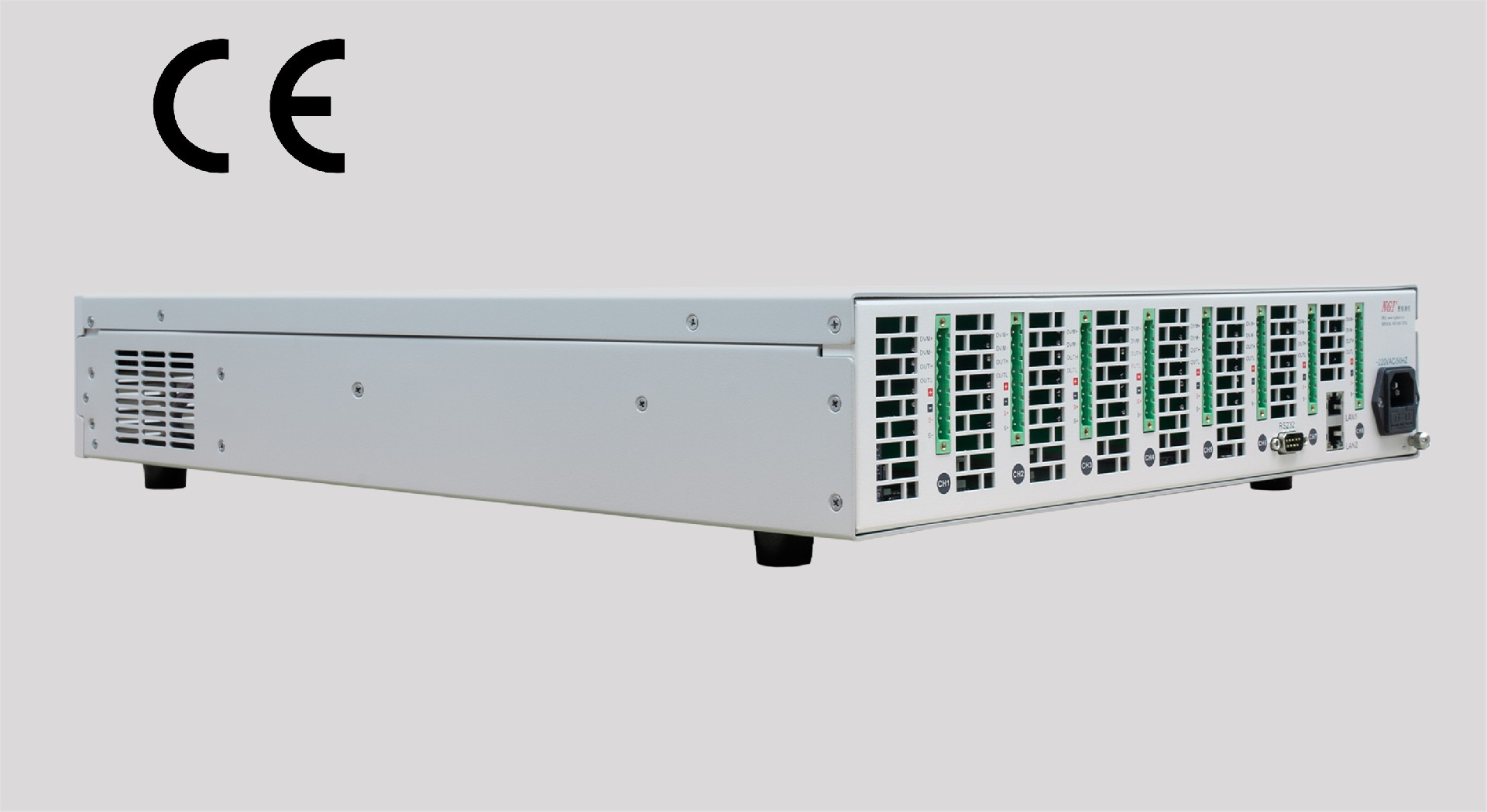

N8358在19寸2U机箱内集成8个独立输出模拟器通道,每通道还内置正负极短路、正负极断路、极性反接功能,通过上位机软件直接控制,省去模拟电池故障的外置矩阵开关部件,为客户节省了空间和宝贵投资。
应用——ATE测试
测试优势 N8358单台具备8通道,通道独立控制,每个通道均可输出或者吸入电流,在智能手机、蓝牙耳机等消费类电子产品ATE(AutomaticTestEquipment)测试系统中,单条产线常采用四工位拼版并行测试,在测试中使用四个通道作为电源,提供高精度稳定电源输出,剩余四个通道作为电池模拟器,两两配对模拟不同工况是否满足内建曲线要求。单台便能快速搭建单产线四工位测试系统,大大提高产品测试效率,节省客户投资。
测试项目 ■ 充电电流测试 ■ 保护参数测试 ■ 静态功耗测试
|
应用——BMS测试
测试优势 单台产品可提供8通道电池单体模拟,响应速度快,独特的电流双向性可以测试BMS的主动均衡,高精度的电流采集功能可以测试BMS采集回路的静态功耗,内置故障功能,是BMS测试行业专用仪器。 测试项目 ■ BMS电池单体电压采集精度测试 ■ BMS采集回路静态功耗测试 |
