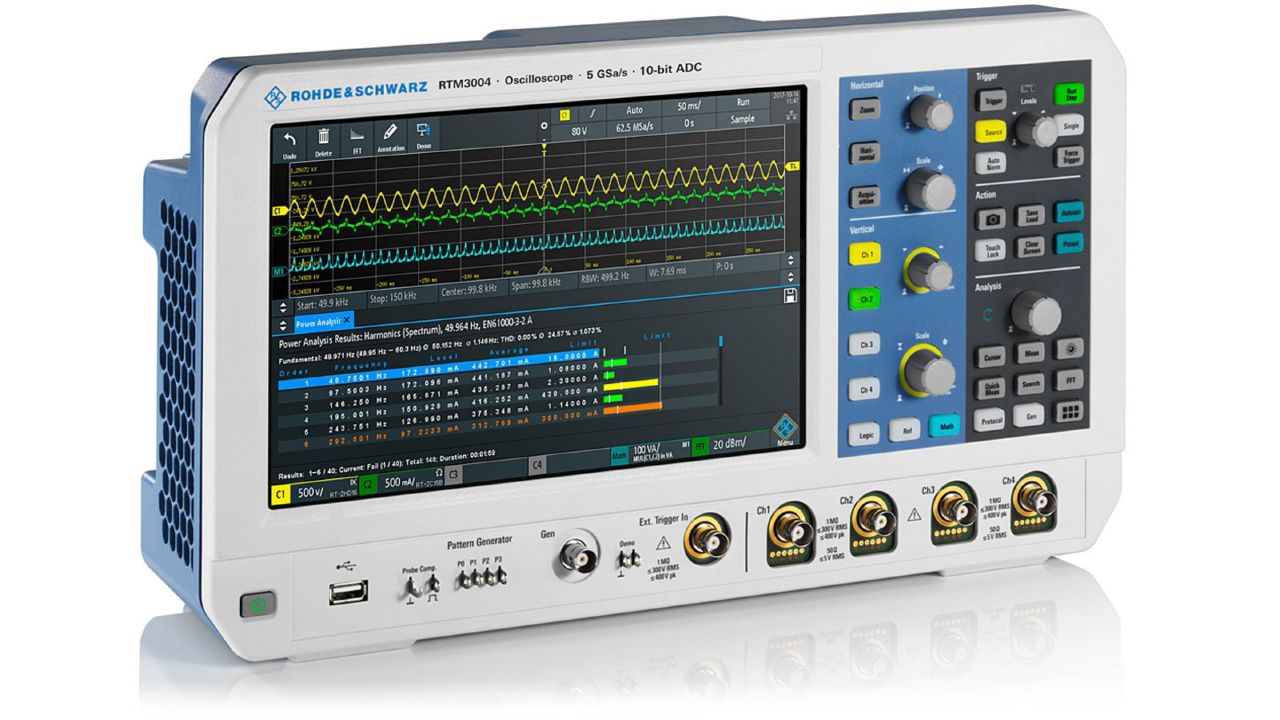

R&S®RTM3000“十”力非凡,它将 10 位 ADC、10 倍存储和 10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口完美结合,适用于解决日常调试问题。垂直分辨率是一般 8 位 ADC 的四倍始终保持高采样率支持手势操作的 10.1" 触摸屏主要特点带宽:100MHz 至 1 GHz采样率:最
R&S®RTM3000“十”力非凡,它将 10 位 ADC、10 倍存储和 10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口完美结合,适用于解决日常调试问题。
垂直分辨率是一般 8 位 ADC 的四倍
始终保持高采样率
支持手势操作的 10.1" 触摸屏
主要特点
带宽:100 MHz 至 1 GHz
采样率:最大 5 Gsample/s
存储深度:最大 80 Msample
ADC 分辨率:10 位
显示屏:10.1" 电容式触摸屏
垂直系统 | ||
模拟通道 | R&S®RTM3002;R&S®RTM3004; | 2;4 |
数字通道(可选) | 16 | |
带宽 (-3 dB) | R&S®RTM3002/3004(配备 R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 选件) | 100 MHz、200 MHz、350 MHz、500 MHz、1 GHz |
上升时间 | R&S®RTM3002/3004(配备 R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 选件) | 3.5 ns、1.75 ns、1 ns、700 ps、350 ps |
输入阻抗 | 50 Ω ± 1.5%(测量值),1 MΩ ± 1%(测量值) || 14 pF ± 1 pF(测量值) | |
输入灵敏度 | 所有范围内均支持最大带宽 | 1 MΩ:500 μV/div 至 10 V/div 50 Ω:500 μV/div 至 1 V/div |
ADC 分辨率 | 10 位,高分辨率采样最高达 16 位 | |
DC 增益精度 | 偏移和位置 = 0,自校后,最大工作温度变化为 ±5°C | 输入灵敏度 > 5 mV/div:全量程的 ±1.5% 输入灵敏度 > 5 mV/div:全量程的 ±2% |
采集系统 | ||
实时采样率 | 2.5 Gsample/s;5 Gsample/s(交织模式) | |
采集存储 | 标配:40 Msample;80 Msample(交织模式) 带 R&S®RTM-K15 选件:400 Msample 分段存储 | |
最大波形捕获率 | 64 000 波形/秒 (在快速分段存储模式下可达 2 000 000) | |
水平系统 | ||
时基范围 | 在 0.5 ns/div 至 500 s/div 范围内可选 | |
准确度(交付/校准后) | ±2.5 ppm | |
通道间偏移 | < 200 ps(测量值) | |
通道去偏移 | ±500 ns | |
触发系统 | ||
标配触发类型 | 边沿,宽度,视频(PAL,NTSC,SECAM,PAL-M,SDTV 576i,HDTV 720p,HDTV 1080i,HDTV 1080p),码型,Line,串行总线,超时 | |
可选触发类型 | I2C,SPI,UART/RS-232/RS-422/RS-485,CAN/LIN,ARINC 429,MIL-STD-1553 | |
触发灵敏度 | 直流、交流、低频抑制,噪声抑制 1 GHz、500 MHz、350 MHz > 2.2 mVpp 输入灵敏度 + 1 div(标称值) (输入灵敏度:[mV/div])200 MHz、100 MHz > 1.5 mVpp 输入灵敏度 + 0.8 div(标称值) (输入灵敏度:[mV/div])20 MHz > 0.6 mVpp 输入灵敏度 + 0.4 div(标称值) (输入灵敏度:[mV/div])所有输入灵敏度高频抑制 1 div(测量值) | |
分析和测量功能 | ||
自动测量 | 32 | |
光标测量 | 4 | |
波形数学运算 | 5 个叠加运算公式(加法、减法、乘法、除法、平方、平方根、绝对值、倒数、逆运算、常用对数、自然对数、导数、积分、低通、高通、跟踪单极 + 双极周期、频率、脉冲宽度、占空比) | |
模板测试 | ||
模板生成 | 初级(信号模板容许偏差) | |
历史和分段存储 | ||
分段数 | 最多 34 952 个 | |
协议触发和解码 | ||
支持的协议 | I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN,I2S,MIL-STD-1553,ARINC 429 | |
波形发生器 | ||
分辨率 | 14 位 | |
采样率 | 250 Msample/s | |
幅度 | 高阻抗;50 Ω | 20 mV 至 5 V (Vpp);10 mV 至 2.5 V (Vpp) |
DC 偏移 | 高阻抗;50 Ω | ±5 V;±2.5 V |
任意波形 | 采样率;存储深度 | 最大 10 Msample/s;32 kpoints |
逻辑分析仪 (MSO) 功能 | ||
数字输入通道 | 16 | |
MSO 存储深度 | 两个逻辑探头:每通道 40 Msample 一个逻辑探头:每通道 80 Msample | |
MSO 带宽 | 400 MHz(测量值) | |
MSO 采样率 | 2.5 Gsample/s | |
MSO 输入阻抗 | 100 kΩ ± 2% || ~4 pF(测量值),探头尖端 | |
并行总线 | 最多 4 个 | |
通用数据 | ||
尺寸 | 宽 × 高 × 深 | 390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
重量 | 3.3 kg (7.27 lb) | |
显示屏 | 10.1" WXGA TFT 彩色显示屏(1280 像素 × 800 像素) | |
接口 | 支持 MTP 协议的 USB 主端口,USB 设备端口,LAN,支持远程显示和操作的强大 Web 服务器功能 | |
操作系统 | 嵌入式 |
