主要特点带宽：600 MHz 至 6 GHz最大采样率：20 Gsample/s最大存储深度：2 Gsample最高 16 位垂直分辨率MSO：16 个可选数字通道，可升级更新
主要特点
带宽：600 MHz 至 6 GHz
最大采样率：20 Gsample/s
最大存储深度：2 Gsample
最高 16 位垂直分辨率
MSO：16 个可选数字通道，可升级更新

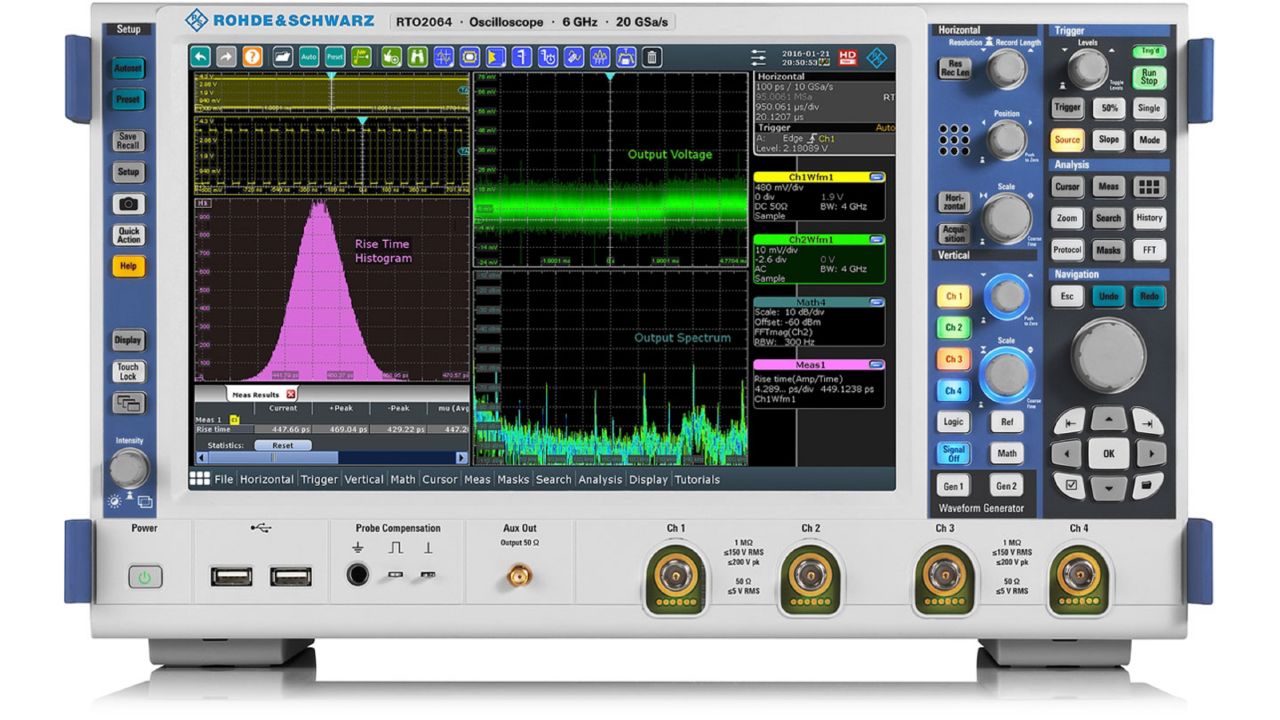

RTO®2000 系列示波器具备 600 MHz 至 6 GHz 带宽，在时域和频域测试方面遥遥领先。借助卓越的信号保真度、高达 1 百万波形/秒的波形捕获率以及最高 16 位垂直分辨率，您可以快速准确地执行测量。电容式触摸屏配备 SmartGrid，使用简单直观。
波形捕获率高达 1 百万波形/秒，可快速查找信号故障
2 Gsample 存储深度，可分析长序列
最高 16 位垂直分辨率
多通道频谱分析
| 垂直系统 | ||
| 模拟通道 | R&S®RTO2002/R&S®RTO2012 R&S®RTO2022/R&S®RTO2032 | 2 |
| R&S®RTO2004/R&S®RTO2014 R&S®RTO2024/R&S®RTO2034 R&S®RTO2044/R&S®RTO2064 | 4 | |
| 数字通道（可选） | 16 | |
| 带宽 (-3 dB) | R&S®RTO2002 和 R&S®RTO2004； | 600 MHz |
| R&S®RTO2012 和 R&S®RTO2014； | 1 GHz | |
| R&S®RTO2022 和 R&S®RTO2024； | 2 GHz | |
| R&S®RTO2032 和 R&S®RTO2034； | 3 GHz | |
| R&S®RTO2044； | 4 GHz | |
| R&S®RTO2064； | 四通道：4 GHz 双通道：6 GHz | |
| 上升时间 | R&S®RTO2002 和 R&S®RTO2004； | 583 ps |
| R&S®RTO2012 和 R&S®RTO2014； | 350 ps | |
| R&S®RTO2022 和 R&S®RTO2024； | 175 ps | |
| R&S®RTO2032 和 R&S®RTO2034； | 116 ps | |
| R&S®RTO2044； | 100 ps | |
| R&S®RTO2064； | 四通道：100 ps 双通道：76ps | |
| 输入阻抗 | 50 Ω ± 1.5% 1 MΩ ± 1%（15 pF 时）（测量值） | |
| 输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω：1 mV/div 至 1 V/div， 500 μV 至 1 V（可选）； 1 MΩ：1 mV/div 至 10 V/div， 500 μV 至 10 V（可选） |
| 采集系统 | ||
| 实时采样率 | R&S®RTO200x/201x/202x/203x； | 每通道最大 10 Gsample/s |
| R&S®RTO2044/2064； | 四通道时最大 10 Gsample/s 双通道时最大 20 Gsample/s | |
| 采集存储 | 标配，每通道/单通道激活 | R&S®RTO2000：双通道型号：50/100 Msample R&S®RTO2000：四通道型号：50/200 Msample |
| 最大升级（R&S®RTO-B110 选件）， 每通道/单通道激活 | R&S®RTO2000：双通道型号：1/2 Gsample R&S®RTO2000：四通道型号：1/2 Gsample | |
| 最大波形捕获率 | 连续采集并显示， 10 Gsample/s，1 ksample | 1 000 000 波形/秒 |
| 超分段存储模式 | < 300 ns 盲区时间 | |
| 抽取模式 | 任意抽取模式和波形算法组合，每通道最多支持 3 种波形显示 | 采样，峰值检测，高分辨率， 均方根 |
| 波形算法 | 关闭，包络，平均 | |
| 插值模式 | 线性，sin(x)/x，采样和保持； | |
| 去嵌（选件） | 是 | |
| 水平系统 | ||
| 时基范围 | 25 ps/div 至 10000 s/div | |
| 准确度（交付/校准后） | 交付/校准后 R&S®RTO-B4 选件 | ±5 ppm ±0.02 ppm |
| 触发系统 | ||
| 标配触发类型 | 边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，码型，状态，串行码型，TV/视频 | |
| 可选触发类型 | 串行总线触发，区域触发 | |
| 区域触发（选件） | 时域和频域 | 最多 8 个多边形相交或不相交的逻辑组合：测量通道、频谱、数学运算 |
| 触发灵敏度 | 触发迟滞定义 | 可自动或手动调整 （0 div 至 5 div） |
| 分析和测量功能 | ||
| 自动测量 | 47 | |
| 光标测量 | 4 | |
| 波形数学运算 | 高级（公式编辑器） | |
| 模板测试 | ||
| 模板生成 | 高级（用户可配置，基于硬件） | |
| 逻辑分析仪 (MSO) 功能 | ||
| 数字输入通道 | 16 | |
| MSO 存储深度 | 每通道的存储深度为 200 Mpts | |
| MSO 带宽 | 400 MHz | |
| MSO 采样率 | 每通道的采样率为 5 Gsample/s | |
| 通用数据 | ||
| 尺寸 | 宽 x 高 x 深 | 427 mm x 249 mm x 204 mm (16.81 in x 9.8 in x 8.03 in) |
| 重量 | 9.6 kg (21.2 lbs) | |
| 显示屏 | 12.1" LC TFT 电容式彩色触摸屏， 1280 x 800 像素 (XGA) | |
| 接口 | 1 Gbps LAN，A 型：2 x USB 3.1，2 x USB 2.0；B 型：1 x USB 3.1，GPIB（选件），DVI 和 Display Port（用于外部监视器），外部触发，触发输出 | |
| 操作系统 | Windows | |
